Воздушный клапан (ВК)

Назначение

Применяется в системах вентиляции, кондиционирования и воздушного отопления в качестве запорных, регулирующих и смесительных устройств. Корпус и пластины клапанов выполнены из алюминиевого профиля. Пластины поворачиваются в противоположные стороны. Узлы вращения изготовлены из полиамида. Диапазон рабочих температур от - 40°C до + 80°С. Клапаны воздушные ВК изготавливаются с условным типоразмером ширины от 150 мм до 2000 мм и высоты от 100 мм до 2000 мм, с шагом 50 мм. При длине клапана менее 1 200 мм ВК изготавливается односекционным без перемычки.

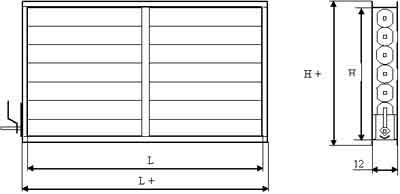

Схема клапана

Управление клапаном осуществляется при помощи ручного регулятора, (ручка входит в комплект поставки). По отдельному заказу поставляется привод фирмы Belimo. Напряжение питания — 24 В и 220 В. Вращающий момент привода зависит от площади фронтальной поверхности S (при S = 0,8 м2— до 4 Нм, S = 0,8...1,5 м2 — до 8 Нм, S = 1,5...3,6м2-до 18 Нм) Максимально допустимый вращающий момент — 50 Нм. Конструкция клапана обеспечивает легкое присоединение к прямоугольным воздуховодам.
