Калорифер КП-СК

Электрокалориферы ЭК Предназначены для нагрева воздуха с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005 - 88, с запыленностью не более 0,15 мг/м3 и не содержащего липких веществ и волокнистых материалов в системах воздушного отопления и в сушильных установках. Температура на поверхности оребрения нагревателей не должна превышать +150°С. Электрический калорифер представляет собой каркас прямоугольного сечения, внутри которого расположены трубчатые оребренные электронагреватели: ТЭНы расположены в два или три ряда, каждый из которых представляет автономную электрическую секцию. Выводы ТЭНов размещаются в коробках, которые закрываются крышками. Электронагреватели ТЭНов соединены в звезду для того, чтобы при подключении электрокалорифера к сети 380 В на каждом ТЭНе было 220 В. В корпусе установлены два независимых биметаллических нормальнозамкнутых термовыключателя с самовозвратом. Один с температурой срабатывания 70-100°С как защита против перегрева воздушного потока, а второй с температурой срабатывания 100-130° С для защиты от пожара при перегреве корпуса.

Калориферы КП-СК

Аналог воздухонагревателей ВНП (теплоноситель пар) предназначены для нагрева воздуха в системах отопления, вентиляции и кондиционирования воздуха. Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-76 с запыленностью не более 0,5 мг/м³ и не содержать липких веществ и волокнистых материалов. Воздухонагреватели предназначены для эксплуатации в условиях холодного климата категории размещения 3 по ГОСТ 15150-69. Паровые калориферы КП-СК, аналог калориферов ВНП, не должны устанавливаться на объекты, создающие внешнюю вибрацию со среднеквадратическим значением более 2 мм/с. В зимнее время пуск в работу калориферов кск должен осуществляться со скоростью подъема температуры не более 30 °С в час. Паровые калориферы КП-СК 3 имеют три, а КП-СК 4 – четыре ряда теплоотдающих элементов из стальной трубы 16х1,2 с алюминиевым спирально-накатным оребрением ~29 мм. Воздухонагреватель состоит из теплоотдающих элементов, трубных решеток, крышек и съемных оцинкованных щитков. Для установки и крепления воздухонагревателей при монтаже предусмотрены овальные отверстия 12х16 по боковым сторонам трубных решеток и съемных щитков. Для того, чтобы не было сквозного (пролетного) прорыва пара и при этом не было больших скоростей, вызывающих эрозию стенок теплоотдающих труб, на сливе конденсата необходимо устанавливать конденсатоотводчики соответствующего номера (на расстоянии не менее 300 мм от нижнего патрубка воздухонагревателя). Отвод конденсата должен исключать возможность размораживания воздухонагревателя и возникновения гидроударов при изменении нагрузки.

Номенклатура и основные технические характеристики калориферов КП-СК

Обозначения маркировки

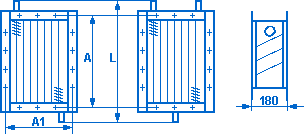

Габаритно-присоединительные размеры и краткие технические характеристики калориферов, выпускаемых ранее и в настоящее время
