Дымососы и тягодутьевые машины

Тягодутьевые машины типа ВДН и ДН, Д-3,5М

Общие сведения

ТУ 4861-026-00239706-03;

одностороннего всасывания;
корпус поворотный;
количество лопаток – 16;
направление вращения – правое и левое.

Назначение

дымососы типа Д-3,5М предназначены для удаления газов из котельных установок малой мощности, производительностью до 1т/пара в час, работающих на газе и мазуте;
дымососы типа ДН предназначены для отсасывания дымовых газов из топок котельных агрегатов;
дутьевые вентиляторы типа ВДН предназначены для подачи воздуха в топки котельных агрегатов.

Условия эксплуатации (№ 10 ÷ № 12,5)

Вентиляторы эксплуатируются в условиях умеренного (У) климата второй категории размещения по ГОСТ 15150.
При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата первой категории размещения.
Температура окружающей среды от -30°С до +40°С.

Температура перемещаемой среды

Марка	Температура
Дымососы типа Д-3,5М	до 250°C
Дымососы типа ДН	до 200°C
Дутьевые вентиляторы типа ВДН	до 80°C

Тягодутьевые машины типа ВДН и ДН, Д-3,5М

Условное обозначение	Конструк- тивное исполнение	Относи- тельный диаметр колеса	Двигатель		Частота вращения рабочего колеса, об/мин.	Параметры при полностью открытом направляющем аппарате при h мах.		Масса вентиля- тора, не более, кг.
Условное обозначение	Конструк- тивное исполнение	Относи- тельный диаметр колеса	Типоразмер	Мощность, кВт	Частота вращения рабочего колеса, об/мин.	Производи-тельность,10³м³/час	Полное давление, Па	Масса вентиля- тора, не более, кг.
Д-3,5М	1	1	АИР100S4	3	1420	4,3	800	96
ДН-10	1	1	АИР160S6	11	930	13,62	990	641
ДН-10	1	1	АИР180М4	30	1420	20,43	2230	703
ДН-11,2	1	1	4А200М6	22	930	19,13	1240	1106
ДН-11,2	1	1	4А200L4	45	1420	28,7	2810	1106
ДН-12,5	1	1	4А250S4	75	1420	39,9	3510	1415
ДН-12,5	1	1	4А200L6	30	930	26,6	1550	1215
ВДН-10	1	1	АИР160S6	11	930	13,62	1550	585
ВДН-10	1	1	АИР180М4	30	1420	20,43	3520	655
ВДН-11,2	1	1	4А200М6	22	930	16,95	1810	1023
ВДН-11,2	1	1	АИР200L4	45	1420	25,43	4110	1023
ВДН-12,5	1	1	4А250М4	90	1420	39,9	5520	1386
ВДН-12,5	1	1	4А200L6	30	930	26,6	2430	1152

Центробежные дутьевые вентиляторы одностороннего всасывания типа ВДН Предназначены для подачи воздуха в топки паровых котлов. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 1...25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью 0,5...16 Гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.
Вентиляторы предназначены для эксплуатации при температуре окружающего воздуха не ниже -30°С и не выше +40°С; максимально допустимая температура перемещаемой среды на входе в вентиляторы +200°С.
Вентиляторы рассчитаны на на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 2, ГОСТ 15150-69). Допустимая температура окружающего воздуха не ниже -30°C и не выше +40°C.
Центробежные дымососы одностороннего всасывания типа ДН предназначены для отсасывания дымовых газов из топок котельных агрегатов, оборудованных эффективно действующими системами золоулавливания, а также для отсасывания дымовых газов из топок газомазутных котельных агрегатов. Дымососы рассчитаны на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного климата (климатическое исполнение У, категории размещения 1, 2, 3 и 4, ГОСТ 15150-69).
Запуск дымососов разрешается при температуре в улитке не ниже -30°С. Максимальная температура газов на входе в дымососы не должна превышать +200°С.

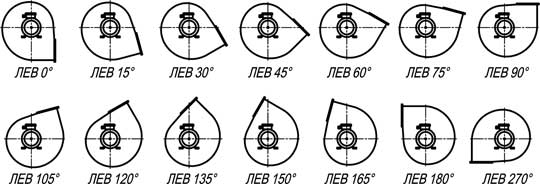

Для долговечности дымососов типа ДН толщина стенок улиток увеличена по сравнению с вентиляторами типа ВДН. Улитка тягодутьевых машин типа ВД и Д изготовляется с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются.
